Pallet Mesh di Rak Pallet: Cara Menghitung Beban dan Syarat Amannya

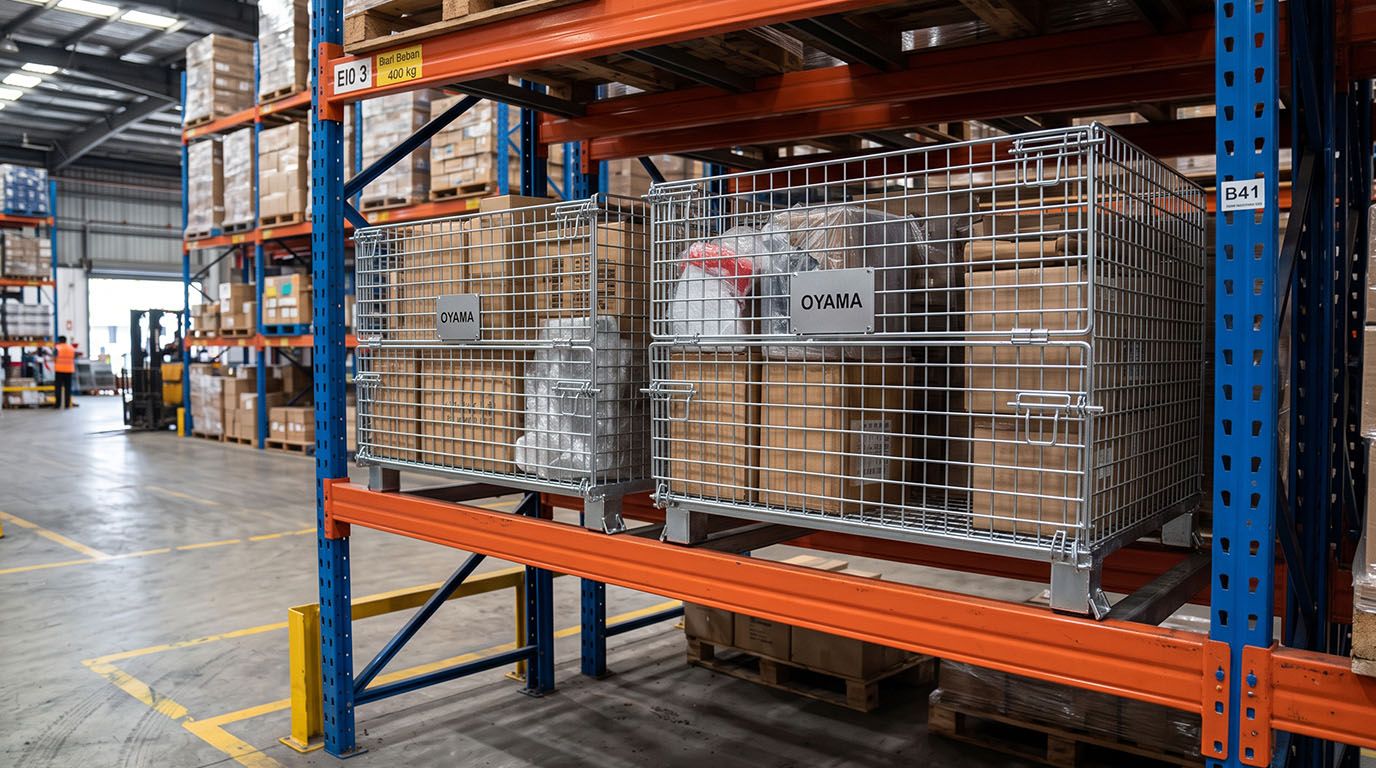

Menempatkan pallet mesh (keranjang besi) di atas rak pallet ber-beam sangat dimungkinkan, asalkan memenuhi tiga parameter utama: ukuran unit muat di bukaan level rak, total beban tidak melebihi kapasitas beam, dan dudukan kaki bertumpu stabil.
Angka kapasitas di tabel OYAMA (500 kg hingga 1.500 kg) adalah batas kekuatan struktural per unit, bukan batas beban untuk satu level rak. Di atas rak, keamanan muatan Anda dibatasi oleh dua hal: unit keranjang tidak boleh melebihi kapasitas tonasenya, dan total berat gabungan di satu level (termasuk berat kosong keranjang) tidak boleh melebihi batas toleransi dari pabrikan rak Anda.
(Untuk perbandingan fundamental fungsi keduanya, silakan baca panduan Pallet Mesh vs Rak Gudang terlebih dahulu. Artikel ini khusus untuk Anda yang sudah memiliki rak terinstal di gudang).
3 Syarat Mutlak Sebelum Pallet Mesh Naik ke Rak
Sebelum forklift Anda mengangkat unit pertama, pastikan skenario Anda lolos tiga evaluasi berurutan ini. Jika poin pertama gagal, poin berikutnya tidak akan menolong.
Muat (Dimensi): Panjang, lebar, dan tinggi keranjang cocok dengan volume ruang bukaan level rak.
Kuat (Kapasitas): Beban seluruh unit yang berjejer di satu level, ditambah tare weight (berat kosong keranjang), tidak melanggar batas beban maksimal rak.
Stabil (Dudukan): Unit bertumpu sempurna pada beam (balok lintang) dan masih menyisakan celah masuk untuk garpu alat angkut dari arah lorong.
Syarat 1: Dimensi Unit Muat di Bukaan Level

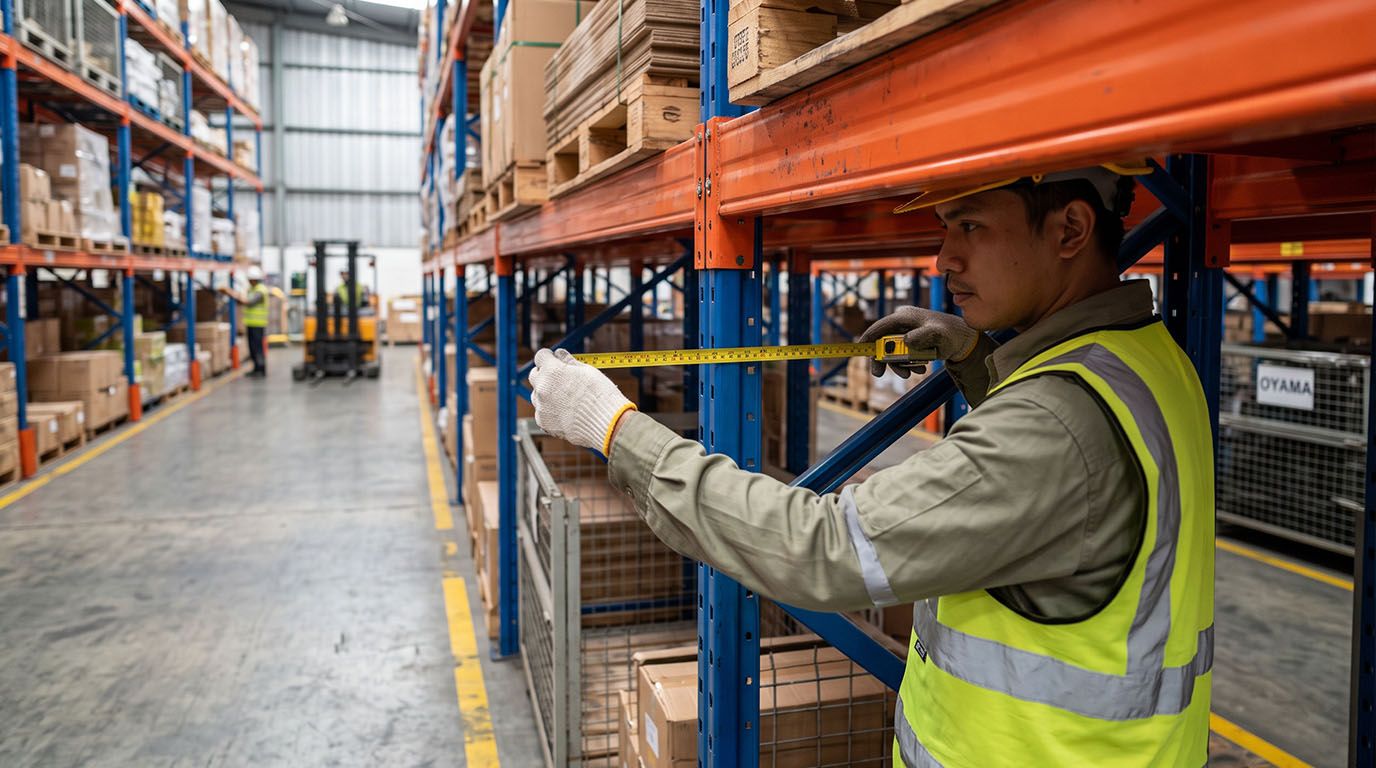

Langkah pertama adalah mengukur tiga dimensi fisik di rak Anda: lebar bentang antar tiang (searah beam), jarak kedalaman antara beam depan dan belakang, dan jarak bersih (clearance) tinggi dari satu beam ke beam di atasnya.
Bandingkan angka tersebut dengan dimensi luar (P × L × T) pada [tabel spesifikasi Stocky].
Contoh Simulasi:
Katakanlah rak Anda memiliki bentang bukaan 2.700 mm. Jumlah maksimal unit yang bisa berjajar adalah lebar bukaan dibagi panjang/lebar sisi unit, lalu dibulatkan ke bawah.
Model OYAMA | Dimensi P × L × T (mm) | Berjajar jika sisi (P) sejajar beam | Berjajar jika sisi (L) sejajar beam |
500 × 800 × 540 | 5 unit (2.700 ÷ 500 = 5,4) | 3 unit (2.700 ÷ 800 = 3,3) | |
600 × 800 × 640 | 4 unit (2.700 ÷ 600 = 4,5) | 3 unit (2.700 ÷ 800 = 3,3) | |
800 × 1000 × 850 | 3 unit (2.700 ÷ 800 = 3,3) | 2 unit (2.700 ÷ 1.000 = 2,7) | |
1000 × 1200 × 890 | 2 unit (2.700 ÷ 1.000 = 2,7) | 2 unit (2.700 ÷ 1.200 = 2,2) | |
1200 × 1400 × 950 | 2 unit (2.700 ÷ 1.200 = 2,2) | 1 unit (2.700 ÷ 1.400 = 1,9) |
Penting: Hitungan di atas adalah geometri murni tanpa toleransi celah tangan/garpu. Jika Anda memaksakan 3 unit [Stocky 5] (3 × 800 mm = 2.400 mm), Anda hanya menyisakan celah 300 mm yang dibagi ke empat titik. Jika celah ini terlalu sempit bagi manuver forklift, kurangi jumlah unit menjadi dua.
Syarat 2: Menghitung Total Beban per Level
Setelah memastikan dimensi muat, kalikan kapasitas per unit dengan jumlah unit di level tersebut, lalu tambahkan estimasi berat fisik unit yang kosong.
Model | Kapasitas Beban (Per Unit) | Total Beban per Level (Jika 2 Unit Terisi Penuh) |
Stocky 2 | 500 kg | 1.000 kg |
Stocky 3 | 800 kg | 1.600 kg |
Stocky 5 | 1.200 kg | 2.400 kg |
Stocky 7 | 1.500 kg | 3.000 kg |
Stocky 9 | 1.500 kg | 3.000 kg |
Contoh Kasus Bahaya Overload:
Berdasarkan Syarat 1, dua unit Stocky 5 bisa berjajar di beam 2.700 mm. Namun, rak Anda ternyata memiliki label batas maksimal 2.000 kg per level.
Jika Anda menaruh dua Stocky 5 dalam kondisi muatan penuh (1.200 kg × 2 = 2.400 kg), rak Anda sudah overload 400 kg, bahkan sebelum berat besi keranjangnya dihitung!
Solusinya: Muatan per keranjang harus dikurangi agar totalnya (termasuk berat keranjang) tetap berada di bawah ambang batas 2.000 kg.
Catatan Lapangan: Pengalaman Pelanggan Kami
Seorang manajer operasional gudang pernah berkonsultasi kepada kami, "Kenapa beam rak kami mulai melengkung, padahal total muatan pallet mesh kami baru mencapai 1.500 kg di atas rak yang berkapasitas 2.000 kg per level?"
Setelah dicek, ternyata unit diletakkan menumpuk di area tengah bentang beam, sementara spesifikasi pabrikan rak mengasumsikan "beban tersebar merata" (UDL - Uniformly Distributed Load). Beban titik (point load) selalu lebih berisiko daripada beban merata. Pastikan Anda berkonsultasi dengan vendor rak Anda mengenai titik tumpu ini.
Syarat 3: Tumpuan Aman dan Akses Garpu
Spesifikasi tinggi kaki pallet mesh OYAMA adalah 100 mm (10 cm). Celah ruang inilah yang akan diakses oleh garpu alat angkut dari arah lorong.
Pastikan struktur bawah keranjang duduk rata mengangkangi kedua beam (depan dan belakang), tidak miring, dan kaki-kakinya tidak meleset dari tepi besi. Jangan pernah menaikkan keranjang yang kakinya bengkok atau rangka bawahnya sudah retak. Untuk standar pemeriksaannya, baca panduan K3 menumpuk pallet mesh.
Data Tambahan yang Anda Butuhkan
Tabel spesifikasi kami saat ini berfokus pada dimensi terluar, kapasitas muatan, batas susun (stacking), dan ketebalan material. Namun, saat menghitung untuk kebutuhan rak heavy-duty, Anda akan membutuhkan dua data tambahan:
Berat aktual unit kosong (bervariasi per model) untuk diakumulasikan ke total beban rak.
Dimensi internal untuk memastikannya pas dengan jenis boks barang Anda.
Jangan ragu untuk mengirimkan ukuran bukaan dan foto papan kapasitas rak Anda ke [WhatsApp tim OYAMA]. Tim engineering kami akan membantu menghitung safety factor-nya secara spesifik sebelum Anda melakukan pemesanan massal.
Apakah saya tetap butuh pallet mesh jika saya sudah punya rak?
Tergantung alur material Anda. Jika barang Anda sering berpindah (dari truk, ke QC, lalu naik ke rak, hingga ke area produksi), menggunakan pallet mesh sebagai wadah all-in-one akan menghemat waktu bongkar-muat (handling). Gunakan kalkulator pallet mesh kami untuk menyimulasikan jumlah unit yang tepat.
Bantu Kami Menghitung Kebutuhan Rak Anda
Siapkan data lebar bentang, jarak depan-belakang, tinggi bukaan, dan angka loading limit rak Anda. Hubungi tim kami untuk konsultasi gratis, atau manfaatkan fitur kalkulator untuk memvisualisasikan penataan ruang gudang Anda.
Artikel Terkait:
-> Zinc Plating vs Powder Coating pada Pallet Mesh: Mana yang Tepat untuk Gudang Anda?
-> Cara Membaca Spesifikasi Pallet Mesh: Kapasitas, Tumpukan, dan Tinggi Kaki
-> 7 Tanda Gudang Anda Wajib Upgrade dari Pallet Kayu ke Pallet Mesh
Pertanyaan yang Sering Diajukan
Apakah pallet mesh boleh ditumpuk 4 tingkat di dalam rak pallet?
Jangan menganggapnya otomatis aman. Angka referensi "4 tingkat" adalah rekomendasi stabilitas pabrik untuk unit yang ditumpuk di atas lantai beton (block stacking). Di dalam rak, tinggi rongga bukaan antar level dan batas beban maksimal beam adalah penentu utamanya.
Apakah kapasitas 1.500 kg pada keranjang bisa saya pakai sebagai acuan kekuatan rak?
Tidak bisa. Angka 1.500 kg adalah ketahanan struktur baja keranjang itu sendiri. Keamanan di atas rak mutlak mengikuti limitasi papan kapasitas rak gudang Anda. Dua unit Stocky 7 penuh sama dengan 3.000 kg tonase, pastikan beam Anda mampu menahannya.
Apakah saya tetap butuh pallet mesh jika saya sudah punya rak?
Tergantung alur material Anda. Jika barang Anda sering berpindah (dari truk, ke QC, lalu naik ke rak, hingga ke area produksi), menggunakan pallet mesh sebagai wadah all-in-one akan menghemat waktu bongkar-muat (handling). Gunakan [kalkulator pallet mesh] kami untuk menyimulasikan jumlah unit yang tepat.
